Rozvaděčové skříně

STC - IP66 - IK10

Typová řada nástěnných oceloplechových skříní bez vývodkového víka nabízí velkou škálu použití jak pro aplikaci na stroje, tak i do průmyslových oblastí.

Rozdílem od ostatních nástěnných skříní je montážní hloubka skříně, která je 150mm. Ostatní rozměry jsou téměř neomezené dle potřeby a požadavků zákazníka.

Vhodná instalace jak do vnitřních tak i venkovních prostorů, jelikož standardní povrchová úprava je odolná UV záření. RAL 7035 jako standardní můžeme zaměnit za jakoukoliv barvu komaxitové aplikace. Skříně STC jsou vyráběny v souladu s normou  EN62208. Příslušenstvím skříně je montážní panel, který se dodává ve standardním rozměru skříně, nebo dle požadavků zákazníka. Děrování před lakem provádíme dle požadavků.

STCR - IP66 - IK10

Skříně rošt a mont.panel

Skříně STCR jsou v provedení montáž na zeď, nebo samostatně stojící na podstavci nebo patkách. Vyrobeny jsou v oceloplechovém provedení DC 01, pokud zákazník nepožaduje jiné provedení materiálu, např. nerez, hliník, pozink včetně povrchové úpravy.

Barva je odolná ÚV záření, je možné skříně instalovat do venkovního prostředí.  Vnitřní náplň je možno aplikovat buď na montážní panel, který lze objednat pro danou skříň, nebo na přístrojový rošt, který se vkládá dovnitř skříně a tím tvoří pomocí krytů KPPZ,KPVZ na rychloupínací zámky IP 20 po otevření dveří.

Rošt se skládá s přístrojových nosníků a PMK můstků, na které instalujeme veškeré přístroje dle dokumentace. V případě požadavku na děrování dveří, doporučujeme toto u nás děrovat před samotným lakováním.

STCZ - IP40/20 - IK07

Kategorie: Nástěnné skříně

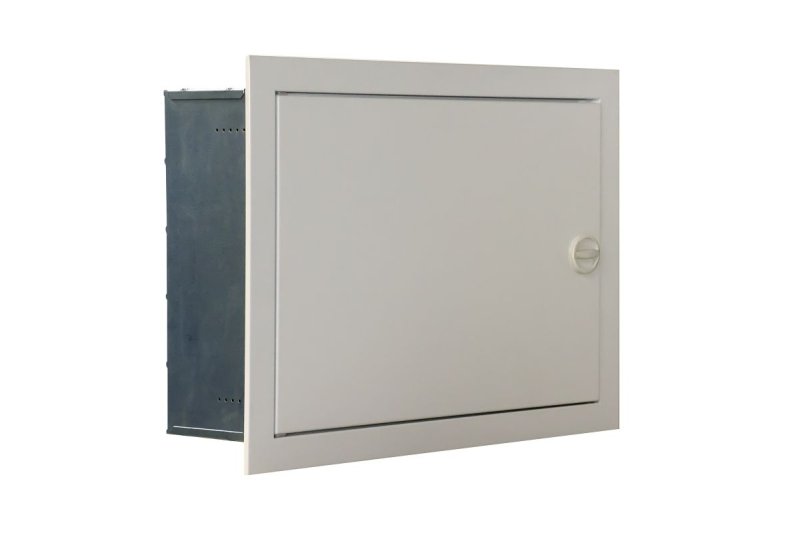

Zapuštěná rozvodnice

Modulové - zapuštěné rozvodnice pod omítku s DIN lištami pro instalaci přístrojů. Dále je skříň vybavena N-nulovým a PE ochranným můstkem.

Všechno je součástí spodního pozinkovaného dílu, který se kompletně vyzbrojí včetně krycích panelů KPPZ,KPVZ na rychloupínací zámky a následně na to se osadí krycí lakovaný rám s dveřmi a zámkem. Dveře lze otočit jako pravé nebo levé při zachování montážní pozinkované přístrojové vany. Dveře a rám je lakovaný vnitřním provedením barvy RAL 7035, ale dle požadavků zákazníka toto nalakujeme jakoukoliv práškovou barvou.

Samotná skříň je navržena do vnitřních prostorů a objektů.
Spodní pozinkovaný díl lze použít pro povrchovou montáž stejných rozměrů, kde se pouze přemontuje horní díl s dveřmi s dílem pro povrchovou montáž.

STO - IP65/2K 55 - IK09

Kategorie: Stojící řadové skříně

Základní konstrukci skříní STO tvoří svařovaný, samonosný skelet s pevnými boky, který je u všech typů opatřen svislou a vodorovnou perforací, tvořenou pozinkovanými výztuhami. Strop a dno skříně je opatřeno otvorem pro průchod vodičů. Dno skříně může být dodáno s odnímatelným víkem nebo posuvnými plechy. Strop skříně je dodáván standardně s víkem. Pro splnění krytí IP 55 jsou dveře a víko opatřeny polyuretanovým vypěňovacím těsněním.

Pozinkované svislé a vodorovné výztuhy jsou perforovány otvory 10×13 mm a průměrem 4,3 mm o rozteči 25 mm, které umožňují uchycení přístrojových roštů, montážních panelů, perforovaných příček a pomocných konstrukcí pro montáž přístrojů do skříně s využitím volných speciálních matic zapadajících do otvorů v rámu a samořezných šroubů.

Dveře skříně je možné montovat jako levé nebo pravé. Zevnitř jsou opatřeny odnímatelnou výztuhou. Jsou zavěšeny na 4 pantech a zavírají se pomocí čtyřbodového zámku. Mohou být osazeny skleněným průzorem v krytí IP 55.

Skříň může být postavena na pryžových, kovových nebo stavitelných patkách, nebo na podstavci. Pro manipulaci lze skříně vybavit 4 ks závěsných ok. Příslušenství je shodné pro skříně typových řad STS a STL.

STX - IP55 - IK09

Kategorie: Stojící řadové skříně

Základní konstrukci tvoří skelet z ohýbaných perforovaných profilů, který je tvořen jako dvoudílný otevřený vnější a vnitřní rám s perforovanými otvory pro montáž vnitřního vybavení. Podstata spočívá v tom, že obě části rámu jsou nerozebíratelně spojeny nýty a dále pro jejich vodivé propojení také šrouby, které současně zvyšují pevnost a tuhost obou částí rámu.

Vpředu a vzadu opatřeny ohybovým lemem, vysunutým vně skříně, v bocích opatřeny zapuštěným profilem a obvodovou perforací (10 x 13 a  4,3 na rozteči 25 mm). Strop a dno skeletu jsou opatřeny otvory pro vstup a výstup vodičů z rozvaděče a čtyřmi otvory pro připojení nebo závěsná oka. Otvor stropu je zakryt odnímatelným víkem pro průchod vodičů a montáž kabelových průchodek. Otvor dna má dva možné způsoby zakrytí, víko nebo posuvné plechy. Dveře s polyuretanovým vypěňovacím těsněním jsou součástí dodávky skříně. Skelet je vyztužen odnímatelnými perforovanými příčkami, které jsou ve standardním vybavení skříně. Zadní zákryt s polyuretanovým vypěňovacím  těsněním po odvodu je ve standardním vybavení skříně.

Boční zákryt využívá zapuštěný profil skeletu, do kterého se zasunuje, má samostatné objednací číslo. Skříň může být postavena na gumových nebo kovových patkách, na podstavci nebo přímo na zemi.

Skříně STX lze použít pro aplikace v oblastech ohrožených zemětřesením.  Skříň STX 200606 byla zkoušena a má Protokol o zkoušce seizmické způsobilosti. Zkouška byla provedena v souladu s dokumenty Bellcore GR-63-CORE zóna 4, ČSN EN 61587-2, ed. 2 a GOST 17516.1-90. Tuto zkoušku je třeba chápat jako srovnávací, protože certifikace prázdných skříní není možná. V našem konkrétním případě bylo ve skříni rozmístěno závaží o váze 250 kg. Skříň byla umístěna na podstavci. Součástí sady příslušenství pro zemětřesení je šikmá vzpěra, výztuž pro příčku a rohová výztuž.
